SAC ECU UNIT
ECU検査デバイス
システムアドバンスト株式会社
SYSTEM ADVANCED CO., LTD
〒111-0035
東京都台東区西浅草3-22-21

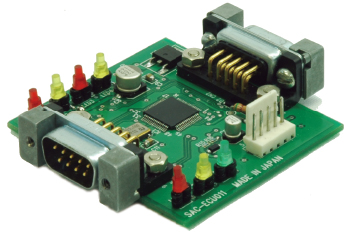

SAC ECU UNIT 製品概略
ECUとPCをシリアルインターフェースで接続するユニットです。
PCからシリアルインターフェース経由でECUと通信ができます。電源をECUから取得するコンパクトモデルです。オプションとしてPCとECUコントロールユニット間をケーブルレスで接続できるBluetooth搭載モデルも開発中です。
スペック
| インターフェース | Dsub9Pin シリアルインターフェースボーレート 38400/19200/9600（切替可能） |
| CAN通信ボーレート | 125kbps～1Mbps |
| 対応プロトコル | KWP2000,ISO14229 |
| 対応ダイアログ通信規格 | CAN,K-Line 高速初期化,K-Line 5bps初期化 終端抵抗100Ω設定接続可能 |
| 電源・環境 | +12V±4V 30mA±10mA 環境温度0~50℃ 湿度60%以下 |
| サイズ | 70*70*20 mm |
詳細情報
●パソコンを１ノードとして構成できます。
●パソコンからCANバスにパケットを送信できます。
●CANバスに流れているデータをパソコンに取り込めます。
●評価用プログラム付属
●CANバスと絶縁されています。
●COMポートでアクセス可能なので各種Windows開発環境からのアクセス可能
